一、概述

XGN型單元式、模塊化六氟化硫交流或真空斷路器金屬封閉環網開關設備,是新一代以六氟化硫或真空斷路器開關作為主開關而整柜采用空氣絕緣,結構緊湊又可擴充的金屬封閉開關設備,具有結構簡單、操作靈活、聯鎖裝置可靠、安裝方便等特點,對各種不同的應用場合、不同的用戶要求均能提供令人滿意的技術方案。

適用于三相交流50Hz、10~35KV的配電自動化電力系統,廣泛應用于工業及民用電纜環網及供電末端工程；特別適用于以下場所:雙電源供電自動投切的特殊場所、城市居民區配電、小型二次變電站、開閉所、工礦企業、商場、機場、地鐵、風力發電、醫院、體育場、鐵路、隧道等；用來開斷、關合負載電流、故障電流、控制和保護線路與配電變壓器之用。

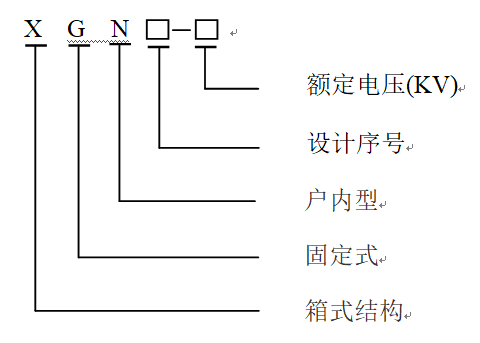

二、型號含義

三、使用條件

3.1海拔高度：≤1000M；

3.2環境溫度：-30℃~+45℃；

3.3相對濕度：≤90%（+25℃）

3.4 地面傾斜度：≤3°

3.5 抗震能力：水平加速度≤0.3m/s² ,垂直加速度≤0.15m/s²

3.6 安裝地點無火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈振動；

3.7上述使用條件不能滿足要求時，用戶可與公司協商解決。

四、產品優勢

  4.1本產品采用內裝SF6絕緣氣體的高性能六氟化硫負荷開關和可觸摸屏蔽型硅橡膠電纜接頭,具有較強的有功負載及空載電纜電流的開斷能力和短路電流的關和能力；

  4.2可根據用戶要求配避雷器與接地故障指示器;分支箱中每條環網聯結線上都可裝有負荷開關或真空斷路器。

  4.3任何一條分支回路都可以自由地退出和投入運行,其它環網回路不受影響;負荷開關上還可以附裝熔斷路器。

  4.4當某分支回路發生短路故障時,該支回路上的熔斷器可快速斷開故障回路,并撞擊負荷開關的脫操器使之分閘,故障回路被隔離,這樣便保證了非故障分支回路的供電連續性。

  4.5開關柜四周的門板、封板均采用2mm冷軋鋼板,堅固耐用；柜體防護等級達到IP3X。
